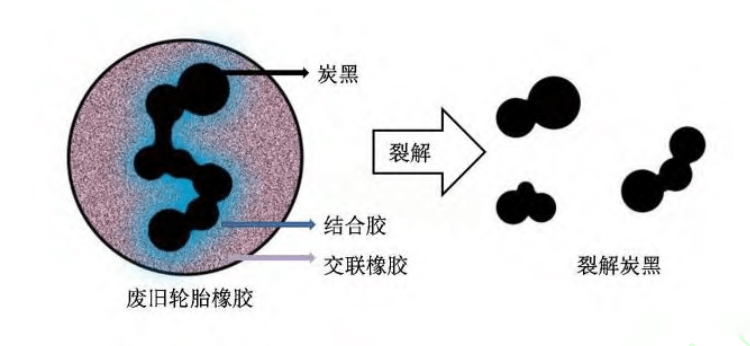

廢舊輪胎熱解是一個復雜的化學轉化過程，在缺氧或惰性氣體環境下，經過加熱使廢舊輪胎中的有機物質發生裂解。在這個過程中，輪胎里原本含有的橡膠等有機成分逐步分解，而其中的無機填料以及橡膠中原有的炭黑粒子則留存下來，并經歷一系列變化。熱解粗炭黑的形成是以橡膠中的炭黑粒子為核心，隨著熱解反應的進行，那些含碳物質會吸附凝聚在炭黑粒子周圍，進而逐漸形成一種連續相結構的材料。并且，熱解過程并非簡單的物質分離，期間還會發生再聚合等復雜的副反應，這些反應也會對最終形成的熱解粗炭黑的性能以及結構產生一定影響，使得其具備獨特的物理和化學特性，與其他來源的炭黑有所區別。

熱解粗炭黑的成分較為復雜，其核心成分自然是炭元素，但除此之外，由于廢舊橡膠中原本含有的無機填料在熱解過程中會以灰分的狀態沉積在炭黑的表面，所以熱解粗炭黑中還含有如Si（硅）、Zn（鋅）、S（硫）等元素。例如，Si元素可能來源于輪胎生產過程中添加的一些含硅助劑等，Zn元素常是作為橡膠加工助劑氧化鋅的組成部分留存下來，而S元素一部分源于橡膠中含硫化合物在熱解后的殘留。在表面官能團方面，熱解粗炭黑表面存在著羥基、羧基等含氧官能團，這些官能團的存在對其后續的應用以及與其他物質的相互作用有著重要意義，會影響其在不同介質中的分散性、反應活性等性能表現。

從粒子形狀來看，熱解粗炭黑的基本粒子形狀多為球形，不過相較于一些傳統商業炭黑，它的粒子聚集體在尺寸上表現得不均一，其排列相對較為緊密。而且，熱解粗炭黑的聚集體之間的間隙較小。在粒徑方面，典型的熱解粗炭黑粒徑尺寸相對較大，其粒徑分布范圍更廣也更為復雜，通常在50～1000nm之間，平均粒徑能達到200nm左右，這和傳統的如N330等商業炭黑有明顯差異（N330粒徑為11～250nm，平均粒徑為140nm），造成這種粒徑差異的原因主要是熱解過程中無機物在炭黑表面的沉積以及輪胎不同部位原本使用的炭黑種類不同，熱解后混合在一起所致。此外，熱解粗炭黑還具有獨特的多孔結構，這種多孔的特點賦予了它較大的比表面積，也使其在吸附、儲存等方面具備特殊的性能潛力，在一些應用場景中能夠發揮獨特的作用。

熱解粗炭黑有著一定的應用范圍，例如可以制成球狀炭黑或者炭黑煤球，利用其較高的熱值用于加熱燃燒，在一些對熱量有需求的工業場合可作為替代燃料使用，實現資源的有效利用。同時，它經過一定的加工處理后，也能應用于橡膠、塑料等行業。在橡膠行業中，雖然可以作為補強劑和填充劑使用，但由于其表面化學結構、比表面積以及灰分含量等指標相對較差，導致其補強性能往往不如一些傳統的優質炭黑，所以更多是應用在對性能要求不是特別高的橡膠制品膠料中。在塑料行業，它可以經過進一步加工成色母，用于塑料產品的著色，賦予塑料制品獨特的色彩表現。不過，總體來說，因為熱解粗炭黑存在的這些局限，使得它在一些高端、對炭黑性能要求苛刻的應用領域較難發揮主導作用，往往需要經過深加工等手段來改善其性能，才能拓展其應用范圍，提升其應用價值。
