熱解脫附技術（TPDS）無害化設備主要由物料中轉裝置、進/出料裝置、熱解脫附裝置、燃燒器、內部煙氣凈化裝置、循環水處理系統、保護氣氛撬、螺旋板換熱器和電氣控制系統等部分組成。

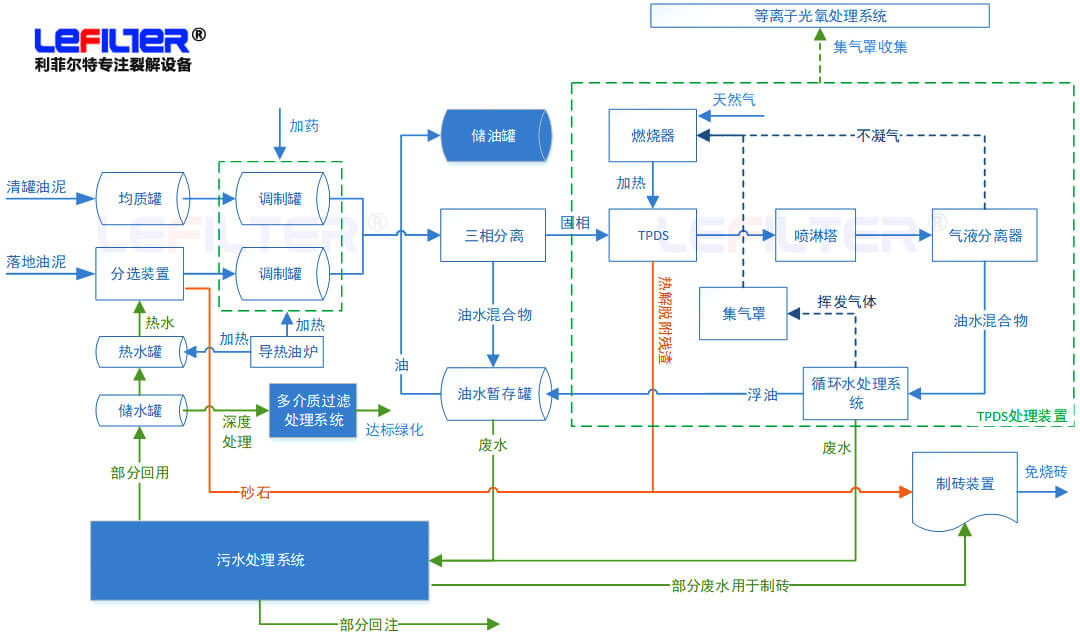

含油污泥熱解脫附工藝流程圖

三相分離的固相殘渣進入TPDS系統物料中轉裝置，進行勻質后經由進料裝置送入熱解脫附裝置的小料倉，再通過螺旋輸送機輸送至熱解脫附裝置內部，完成一級脫附和二級脫附，一級脫附溫度350℃-550℃左右，二級脫附溫度600℃左右，熱解脫附熱量由燃燒器提供，燃燒器采用天然氣為主要能源，熱解脫附產生的不凝氣通過TPDS內部煙氣處理裝置處理后收集導入到燃燒器中的二燃室中作為輔助燃料使用（燃燒溫度1100℃），從而實現煙氣清潔排放，能量再利用。

熱解脫附過程生成的固相殘渣通過正反轉雙螺旋排出。處理后的殘渣堆存于熱解炭化再生利用車間用于制磚。脫附得到的含油煙氣首先進入內部煙氣凈化裝置中的噴淋塔，煙氣經過噴淋塔的噴淋、吸收及冷凝后進入氣液分離器，氣液分離器分離出的油水混合物排入TPDS系統的循環水處理及回用系統，經過混凝、氣浮沉淀處理后，污水一部分進入噴淋塔回用，一部分進入熱水罐回用。浮油進入油水暫存庫，由于污水中含有一定的油分，循環水處理及回用系統上方設置集氣罩，將揮發出的油分收集導入燃燒器作為輔助燃料使用。保護氣氛撬根據系統氧分析儀檢測內部煙氣中氧氣的含量，實時提供氮氣保護，熱解脫附的過程是再無氧條件下進行，以防止石油烴被氧氣氧化，生成有害氣體，同時保證熱解脫附裝置安全穩定運行。最終氣體達標排放。
