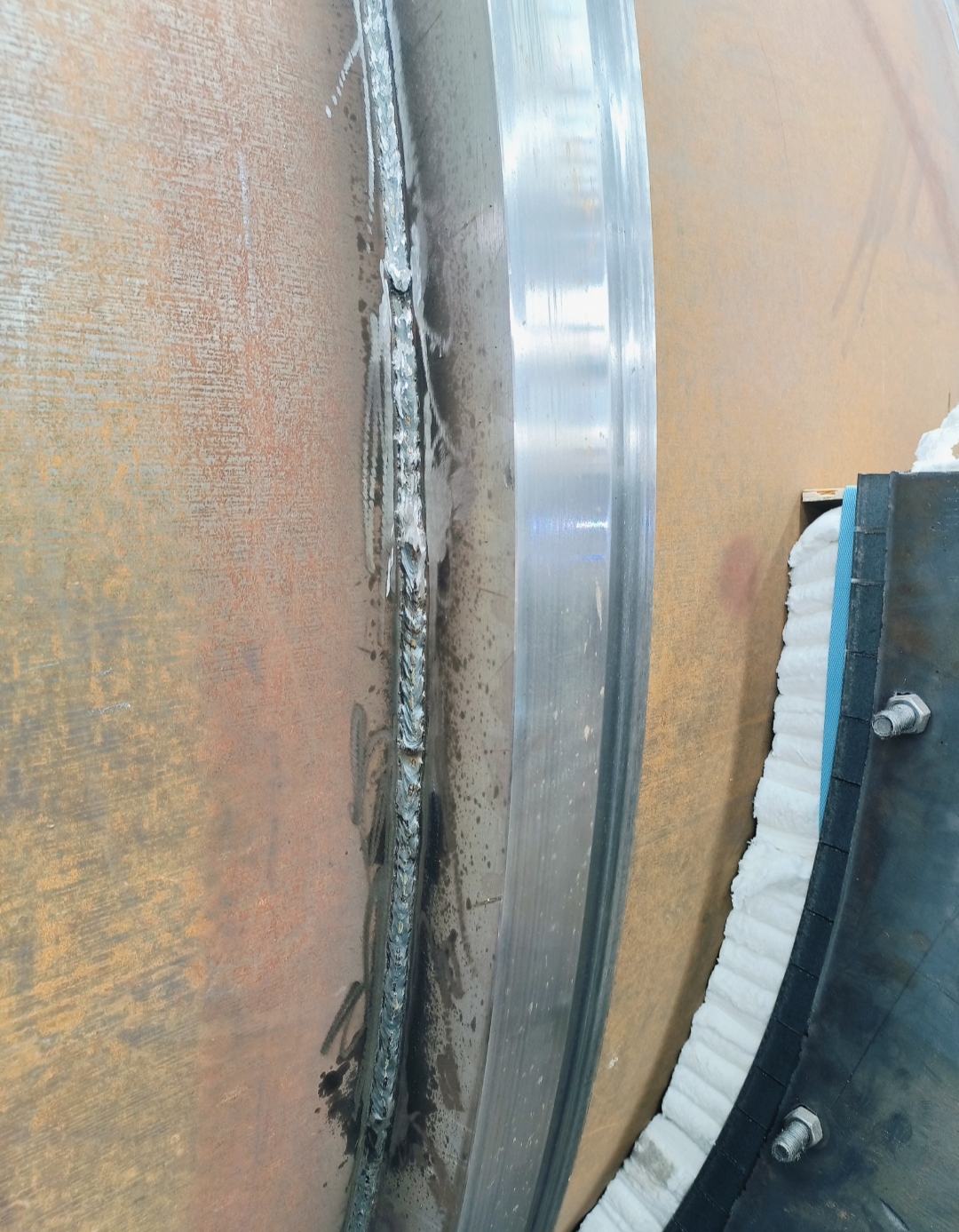

熱解爐的托圈（也稱為滾圈、輪帶）是支撐整個旋轉反應釜重量、并傳遞扭矩的核心承重部件。它的制造和加工精度直接決定了設備運行的平穩性、壽命和安全性。

“機加工”是保證托圈達到設計要求的必不可少且最為關鍵的工序。下面將詳細解析機加工熱解爐托圈的目的、工藝流程和重要性。

一、 為什么托圈必須進行高精度機加工？

熱解爐反應釜是一個在高溫、重載下低速連續旋轉的龐然大物。托圈與支撐托輪的接觸，是線接觸或窄面接觸，工況極其苛刻。

1. 保證真圓度與圓柱度：

   · 目的：確保旋轉平穩，避免“跳圈”或劇烈振動。不圓的托圈會導致傳動不平穩，加劇設備磨損。

   · 加工手段：在大型立式車床或數控立車上加工外圓和內圓，確保其截面為正圓，且整個圓周的直徑一致。

2. 保證端面（側面）的平直度與垂直度：

   · 目的：防止托圈在軸向（左右）產生不必要的竄動，確保其與反應釜筒體中心線垂直。

   · 加工手段：在立車上精車兩個端面，確保端面平整且與中心孔軸線垂直。

3. 保證工作面的表面光潔度與尺寸精度：

   · 目的：降低與托輪之間的摩擦系數，減少磨損和摩擦熱。精確的尺寸保證設計接觸面積，使壓強在合理范圍內。

   · 加工手段：對外圓柱面（與托輪接觸的面）進行精車、甚至磨削，達到規定的粗糙度（通常Ra值要求很低）和公差。

4. 消除焊接與熱處理后的變形與內應力：

   · 目的：托圈通常是大型焊接件（分段鍛造后拼焊，或厚鋼板卷制焊接），焊接會產生巨大的內應力和變形。機加工前必須進行去應力退火，但退火后依然會有變形，最終的形狀和尺寸精度必須依靠機加工來保證。

二、 機加工托圈的典型工藝流程

以大型焊接結構托圈為例：

1. 下料與成型：

   · 使用超厚鋼板（可達200mm以上）進行切割，或使用大型鍛件。

   · 將鋼板卷制成弧形段或環狀毛坯。

2. 焊接與初校形：

   · 將各弧形段拼焊成完整的圓環。此工序需采用對稱、分段、多層多道焊等工藝，嚴格控制焊接順序以減少變形。

   · 焊接后進行初步的校正（如火焰校正或機械校正），使形狀大致合格。

3. 去應力退火（關鍵預處理）：

   · 將整個托圈放入大型退火爐中進行整體去應力退火。這是機加工前至關重要的一步，目的是釋放焊縫及熱影響區約80%以上的殘余應力，防止在后續加工或使用中因應力釋放而導致變形。

4. 粗加工：

   · 在大型機床上，對內外圓和端面進行粗車，留出足夠的精加工余量（如單邊3-5mm）。目的是去除氧化皮和大部分不均勻的余量，為精加工做好準備。

5. 精加工（核心環節）：

   · 精車外圓：保證設計直徑、真圓度和作為工作面的表面光潔度。

   · 精車內孔：內孔尺寸需與反應釜筒體墊板或加強段的外徑緊密配合。

   · 精車兩側端面：保證寬度和平行度。

   · 鉆鉸螺栓孔：如果采用螺栓連接（常見于松動配合式托圈），需要在圓周上精確加工出均布的螺栓孔，通常使用大型數控鏜銑床或鉆模來完成，以保證孔的位置度。

6. 檢測：

   · 使用大型卡尺、千分尺、激光跟蹤儀或三坐標測量儀等，全面檢測外徑、內徑、橢圓度、圓柱度、端面跳動等關鍵尺寸，確保全部符合圖紙要求。

三、 托圈與反應釜筒體的裝配關系（與機加工相關）

機加工的精度也決定了托圈與筒體的裝配質量：

1. 松動配合式：

   · 托圈內徑略大于筒體墊板外徑。筒體熱膨脹時，兩者可以相對滑動，避免產生過大熱應力。此時，機加工需保證內孔尺寸一致，且螺栓孔位置精確。

2. 固定（過盈）配合式：

   · 托圈加熱膨脹后套在筒體上，冷卻后收縮抱緊。這對內孔的尺寸精度和真圓度要求極高，必須通過精密機加工來保證。

四、 總結：機加工托圈的價值

對熱解爐托圈進行高精度機加工，其核心價值在于：

· 運行平穩：真圓度和高光潔度確保了低速重載下的平穩旋轉，減少振動和沖擊。

· 壽命延長：均勻的接觸面降低了局部壓強和磨損，托圈和托輪的使用壽命大大延長。

· 降低功耗：流暢的旋轉減少了無效的摩擦功，降低了驅動電機的負荷。

· 安全可靠：精確的幾何形狀避免了應力集中和意外失效的風險，是設備長期安全運行的基石。

可以說，沒有經過精密機加工的托圈，就像一顆安裝在高速旋轉心臟上的“定時炸彈”。 它是重型回轉設備制造中“工匠精神”的集中體現，每一道車削的痕跡，都是為了承載千噸重量，歷經千度高溫，而依然能從容運轉的承諾。
